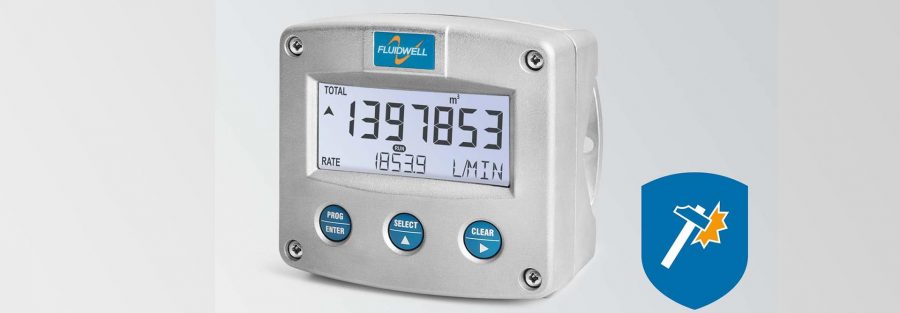

El versátil totalizador de flujo F103 es su mejor opción para aplicaciones de monitoreo de flujo. Es perfecto para nuevas instalaciones y para reemplazar los analizadores de flujo existentes en el campo. Su construcción robusta, su diseño único plug-and-play y su atractivo precio hacen del F103 el registrador de flujo perfecto para la medición de flujo de líquidos y gases en áreas peligrosas Clase I, División 2. Es la primera serie F con registro de flujo además de las diversas señales de salida analógicas y de pulso. Incluso las aplicaciones más exigentes se satisfacen con nuestra configuración de unidad base.
Caracteristicas
Especificaciones
- Muestra el caudal linealizado simultáneo y el total, así como el total acumulado, el total diario, el total del día anterior y los totales de 15 días históricos.
- Registro de flujo para inspeccionar el funcionamiento diario y los eventos inesperados con 600 registros diarios, de intervalo de 1500 y 724 registros de eventos (opcional). Obtenga más información con estos tutoriales interactivos / en video .
- Velocidad de flujo: siete dígitos de 17 mm (0,67 ") u 8 mm (0,31").
- Total - reiniciable: siete dígitos de 17 mm (0,67 ").
- Total acumulado - no reiniciable: once dígitos de 8 mm (0,31 ").
- Unidades de ingeniería separadas para caudal y total en la pantalla.
- La configuración rápida permite una fácil configuración de los ajustes más utilizados.
- Entradas de señal: Entradas de caudalímetro, entradas tipo pulso: No aisladas: bobina / onda sinusoidal, NPN / PNP, colector abierto, interruptor de láminas. Aislado: entrada de pulso activa 3 - 30 V CC
- Salidas de señal: Salidas de pulsos
- Función: Salida de pulsos escalada de acuerdo con el total acumulado linealizado (por ejemplo, un pulso cada 3,25 galones) y retransmisión de entrada de pulsos sin escalar.
- Max. frecuencia: 500Hz.
- Retransmisión: Duración mínima del pulso: 50 µs, salida de onda cuadrada basada en la frecuencia de la señal de entrada (onda sinusoidal o bobina). Longitud de pulso ajustable desde 1 mseg. Hasta 10 segundos.
Salida de pulsos escalada aislada: máx. 50Hz. - Duración de pulso definible por el usuario entre 10 ms hasta 10 segundos.
- Tipo: Dos salidas de transistor pasivo y una salida de estado sólido pasiva aislada.
- Salidas análogas
- Función: retransmisión del caudal linealizado: la salida se puede escalar a cualquier rango (por ejemplo, 200 L / min a 1200 L / min).
- Tipo: Una salida de 4 - 20 mA alimentada por lazo y aislada galvánicamente.
- Suministro
- Fuente de alimentación
- Batería de litio de larga duración.
- Alimentado por bucle de 4 - 20 mA.
- Básico: 6 - 30 V CC.
- Alimentación del sensor 8 - 30V DC +.
Suministro de sensor - 3,2, 8,2, 12, 24 V CC.
Comunicación - Función: leer la información de la pantalla, borrar el total, leer / escribir todos los ajustes de configuración y extraer el registro de datos.
- Tipo: RS232, RS485 Modbus ASCII / RTU de 2 hilos.
