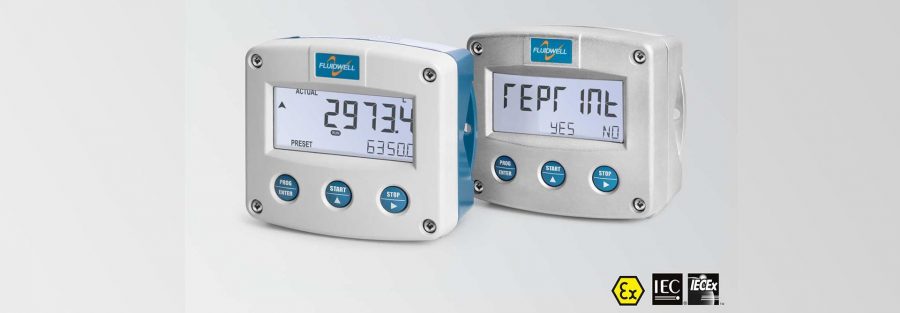

El F132 es un controlador de lotes de dos etapas sencillo con la función única de enviar un comando de “impresión de recibo” a una impresora después de cada lote. El operador puede ingresar fácilmente una cantidad de lote, enviar un comando adicional de “impresión de recibo” o ejecutar lotes repetidos.
Durante el lote, se muestra el valor preestablecido, así como la cantidad del lote (o restante), incluidas las unidades de medida. La corrección automática de exceso de autoaprendizaje garantiza un resultado preciso después de cada lote.
Caracteristicas
Especificaciones
- Función de impresión de recibos después de cada lote.
- La pantalla grande muestra el valor preestablecido y el valor del lote en ejecución simultáneamente.
- Control de dos etapas para dosificar grandes cantidades.
- Corrección de exceso de autoaprendizaje.
- Fácil operación para ingresar un valor de lote y controlar el proceso.
- Función de cuenta atrás y adelante disponible.
- Cantidad real por lotes: siete dígitos de 17 mm (0,67 ").
- Valor preestablecido: siete dígitos de 17 mm (0,67 ") durante la programación y dígitos de 8 mm (0,31") durante el proceso por lotes.
- Total - reiniciable: siete dígitos de 17 mm (0,67 ").
- Total acumulado - no reiniciable: once dígitos de 8 mm (0,31 ").
- Luz de fondo LED.
- Intrínsecamente seguro según ATEX e IECEx.
- Recinto de PRFV, aluminio o acero inoxidable de alta calidad.
- Copia de seguridad automática de la configuración y los totales acumulados en la memoria EEPROM.
- Temperatura ambiente: -40 ° C a + 80 ° C (-40 ° F a 176 ° F).
- Entradas de señal: Entradas de caudalímetro
- Entradas de tipo de pulso:
Reed-switch, colector abierto, NAMUR, pulso NPN / PNP, onda sinusoidal (bobina), señal de pulso activo.
Entradas de estado - Mando a distancia: inicio.
- Mando a distancia: pausa / parada.
Salidas de señal
Salidas de pulsos - Función: Salida de pulsos escalada según el total acumulado (por ejemplo, un pulso cada 3,25 galones).
Max. frecuencia: 500Hz.
Longitud de pulso ajustable desde 0,001 seg. a 9,999 segundos. - Tipo: Un transistor NPN pasivo, transistor PNP activo o relé electromecánico aislado.
- Observación: solo con control de una etapa de salida de pulsos y sin comunicación disponible.
Salidas de alarma - Ninguno.
Salidas análogas - Función: retransmisión del caudal: la salida se puede escalar a cualquier rango (por ejemplo, 200 L / min a 1200 L / min).
- Tipo: Una salida pasiva aislada, flotante o alimentada por lazo de 4 - 20 mA o una salida activa (0) 4 - 20 mA o 0 - 10 V CC.
Salidas de control - Función: salidas de control para procesamiento por lotes de una o dos etapas con corrección activa de exceso.
- Tipo: Dos transistores NPN pasivos, transistores PNP activos o relés electromecánicos aislados.
- Suministro
- Fuente de alimentación
- Batería de litio de larga duración.
- Salida de 4 - 20 mA alimentada por lazo.
- 8 - 24 V CA / CC.
- 115 - 230V AC.
- Básico: 8 - 30 V CC.
- Suministro de sensor: 3,2, 8,2, 12, 24 V CC.
- Protocolo: Modbus RTU.
- Interfaz: RS232 / RS485 2 hilos o 4 hilos / TTL.
