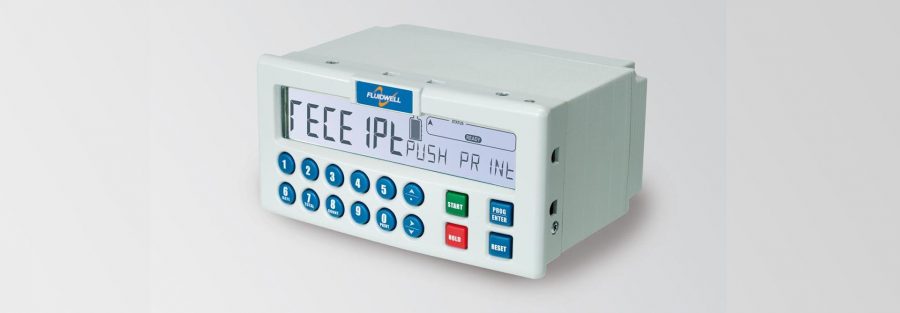

El controlador de lotes N413 se distingue por sus características fáciles de usar: teclado numérico, fácil impresión de boletos, estructura clara del menú de programación, pantalla fácil de leer y carcasa de montaje simple. El teclado numérico permite un cambio simple y rápido de la cantidad de lote preestablecida. Los tickets de fin de lote se pueden imprimir automáticamente, manualmente o después de una notificación. Las reimpresiones múltiples se ejecutan fácilmente a pedido. Incluso en el caso inesperado de un lote incompleto, es posible imprimir un ticket.
Caracteristicas
Especificaciones
- Teclado numérico completo.
- Muestra el valor real, el valor preestablecido, la indicación del proceso por lotes, la indicación del punto de conmutación y las unidades de medición simultáneamente.
- Cinco entradas de control para ARRANQUE, ESPERA, REANUDAR, bloqueo del teclado y alarma externa remotos.
- 7 dígitos grandes (14 mm, 0,56 ") para el valor real, el caudal y el total.
- 10 dígitos más pequeños (8 mm, 0,3 ") para el valor preestablecido, el total acumulado y el recuento de lotes.
- Unidades de ingeniería en pantalla seleccionables para volumen o masa: L, m³, USGAL, IGAL, ft³, bbl, kg, Ton, lb.
- Fácil operación para ingresar un valor de lote y controlar el proceso.
- Fácil configuración con pantalla alfanumérica clara.
- Monitoreo de ausencia de flujo.
- Corrección automática de rebasamiento.
- Retroiluminación LED brillante.
- Copia de seguridad automática de la configuración y los totales acumulados en la memoria EEPROM.
- Temperatura ambiente: -20 ° C a + 60 ° C (-4 ° F a 140 ° F).
- Panel frontal DIN de aluminio IP67 (NEMA Type4X) de 144 x 72 mm (5,67 "x 2,83").
- Entradas de señal: Entradas de caudalímetro
- Entradas de tipo de pulso: Reed-switch, colector abierto, NAMUR, pulso NPN / PNP, onda sinusoidal (bobina), señal de pulso activo.
Entradas de estado - Control remoto: iniciar / mantener / reanudar / bloqueo del teclado / alarma externa.
Salidas de señal
Salidas de pulsos - Función: Salida de pulsos escalada según el total acumulado o por lotes.
- Tipo: Una salida de relé mecánico (NO-NC) configurable y reemplazable en el campo, muy resistente, y una salida de transistor configurable.
Salidas de alarma - Función: Conmutada en caso de falta de flujo, alarma externa o del sistema.
- Tipo: Una salida de relé mecánico (NO-NC) configurable y reemplazable en el campo, muy resistente, y una salida de transistor configurable.
- Salidas análogas: Ninguno.
Salidas de control - Función: El relé 1 se fija como relé principal de control de lote. El relé 2 y la salida de transistor se pueden configurar como salida de control de lote de 1 o 2 etapas.
- Tipo: Dos salidas de relé mecánicas (NO-NC) reemplazables en campo, para trabajos muy pesados, y una salida de transistor configurable.
- Suministro:
- Fuente de alimentación
- 24 V CC.
- 110 - 230V AC.
Suministro de sensor - 8.2 - 12 - 24 V CC.
Area peligrosa
Comunicación - Función: Todos los datos del proceso y la configuración se pueden leer y modificar a través del enlace de comunicación.
- Protocolo: Modbus RTU.
- Interfaz: RS232 o RS485 de 2 hilos.
