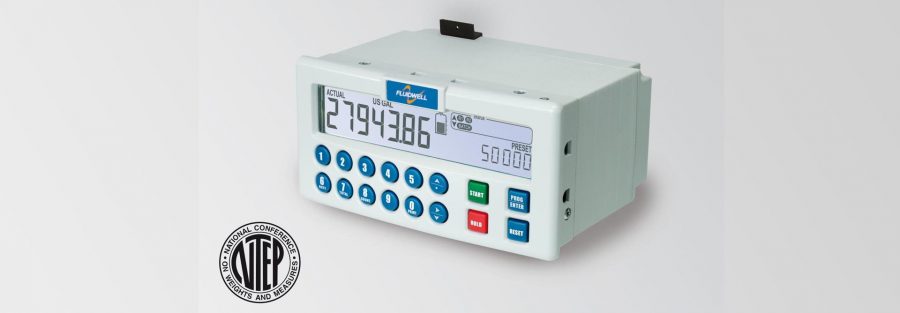

El controlador de lotes N414 legal para el comercio combina un procesamiento por lotes preciso y una operación fácil de usar. Está certificado por NTEP para aplicaciones de transferencia de custodia y mayoristas en los Estados Unidos de América. El teclado numérico permite un cambio simple y rápido de la cantidad de lote preestablecida.
Caracteristicas
Especificaciones
- Teclado numérico completo.
- Muestra el valor real, el valor preestablecido, la indicación del proceso por lotes, la indicación del punto de conmutación y las unidades de medición simultáneamente.
- Cinco entradas de control para ARRANQUE, ESPERA, REANUDAR, bloqueo del teclado y alarma externa remotos.
- 7 dígitos grandes (14 mm, 0,56 ") para el valor real, el caudal y el total.
- 10 dígitos más pequeños (8 mm, 0,3 ") para el valor preestablecido, el total acumulado y el recuento de lotes.
- Unidades de ingeniería en pantalla seleccionables para volumen o masa: L, m³, USGAL, IGAL, ft³, bbl, kg, Ton, lb.
- Fácil operación para ingresar un valor de lote y controlar el proceso.
- Fácil configuración con pantalla alfanumérica clara.
- Monitoreo de ausencia de flujo.
- Corrección automática de rebasamiento.
- Retroiluminación LED brillante.
- Copia de seguridad automática de la configuración y los totales acumulados en la memoria EEPROM.
- Temperatura ambiente: -20 ° C a + 60 ° C (-4 ° F a 140 ° F).
- Panel frontal DIN de aluminio IP67 (NEMA Type4X) de 144 x 72 mm (5,67 "x 2,83").
- Entradas de señal: Entradas de caudalímetro
- Entradas de tipo de pulso: Reed-switch, colector abierto, NAMUR, pulso NPN / PNP, onda sinusoidal (bobina), señal de pulso activo.
Entradas de estado - Control remoto: iniciar / mantener / reanudar / bloqueo del teclado / alarma externa.
Salidas de señal
Salidas de pulsos - Función: Salida de pulsos escalada según el total acumulado o por lotes.
- Tipo: Una salida de relé mecánico (NO-NC) configurable y reemplazable en el campo, muy resistente, y tres salidas de transistor configurables.
- Salidas de alarma
- Función: Conmutada en caso de falta de flujo, alarma externa o del sistema.
- Tipo: Una salida de relé mecánico (NO-NC) configurable y reemplazable en el campo, muy resistente, y tres salidas de transistor configurables.
- Salidas análogas
- Ninguno.
- Salidas de control
- Función: El relé 1 se fija como relé principal de control de lote. El relé 2 y las salidas de transistor se pueden configurar como salida de control de lote de 1 o 2 etapas.
- Tipo: Dos salidas de relé mecánicas (NO-NC) reemplazables en campo, para trabajos muy pesados, y tres salidas de transistor configurables.
- Suministro
- Fuente de alimentación
- 24 V CC.
- 110 - 230V AC.
- Suministro de sensor: 8.2 - 12 - 24 V CC.
Area peligrosa
Comunicación - Función: Enviar un comando "Imprimir recibo" después de cada lote.
- Protocolo: datos ASCII.
- Interfaz: RS232 o RS485 de 2 hilos.
