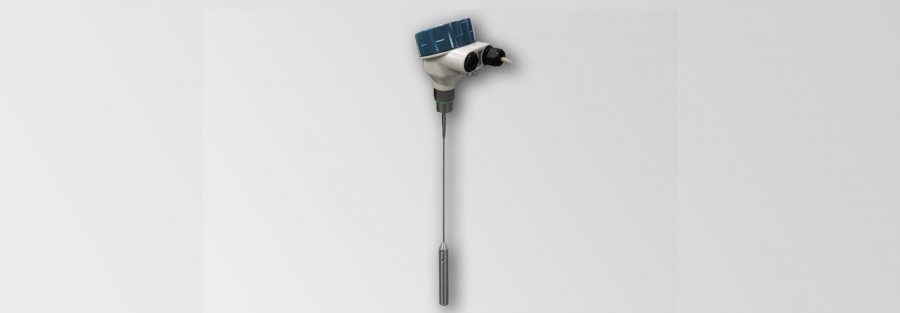

El Guidense TDR100 es un radar de onda guiada (GWR) para medición continua de nivel y detección de nivel en líquidos y sólidos, con salida de control activa analógica y digital. La instalación mecánica casi no tiene restricciones y se puede realizar fácilmente. Debido a su rosca de conexión de proceso relativamente pequeña de G3 / 4 “, el Guidense se puede montar en casi cualquier boquilla de tanque existente. La configuración del TDR100 no es más difícil. Su propio equipo puede realizar una configuración sencilla en lugar de costosos ingenieros de servicio.
El Guidense TDR100 utiliza tecnología de reflectometría en el dominio del tiempo: impulsos electromagnéticos de baja energía y alta frecuencia, generados por los circuitos de los sensores, se propagan a lo largo de la sonda que se sumerge en el líquido o sólido que se va a medir. Cuando estos impulsos golpean la superficie del medio, parte de la energía del impulso se refleja en la sonda, que luego calcula el nivel a partir de la diferencia de tiempo entre los impulsos enviados y los impulsos reflejados.
- 3 tipos de sonda: sonda de varilla simple, sonda de cable y sonda coaxial.
- Rango de medida: 100 a 20.000 mm.
- El tiempo de reacción más rápido del mercado con 0,5 segundos para los recipientes / tanques más pequeños.
- Sin influencias causadas por las partes internas del tanque / recipiente.
- Requisitos de energía: 12 a 30 VCC.
- Precisión de +/- 3 mm o 0,03% de la distancia medida.
- Resistente a entornos hostiles con carcasa IP68 / NEMA6P.
- Las áreas inactivas más pequeñas del mercado.
- Totalmente compatible con los populares indicadores y monitores de nivel Fluidwell F-Series y D-Series .
- Aislamiento galvánico completo de la electrónica del dispositivo de sus entradas / salidas y el potencial del tanque.
- Entradas de señal: No aplica
- Salidas de señal: Salidas análogas
- Salida analógica activa según la medición de nivel continua.
- Salidas de control:
- Salida de conmutación digital activa para detección de nivel de punto libremente, posicionable dentro del rango de medición.
- Suministro:
- Fuente de alimentación
- 12 a 30 V CC (protegido contra polaridad inversa).
- Area peligrosa
- Intrínsecamente seguro: no aplica
- Comunicación: no aplica
